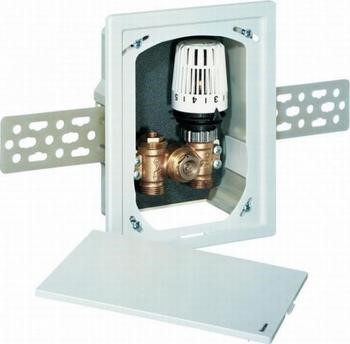

Multibox C/RTL - bílý

Multibox je určen pro regulaci podlahového nebo stěnového vytápění nebo pro kombinaci podlahového vytápění a vytápění otopnými tělesy. Kryt umožňuje korekci montážní pozice v rozsahu 6° na každou stranu. Uchycení krytu je skryto. Barevné provedení v bílé barvě nebo chrom. Základní box lze snadno upevnit do různých stavebních kontrukcí a kompenzovat hloubku uložení v rozmezí do 30 mm.

Použití:

Multibox RTL je vhodný pro regulaci výkonu podle omezované teploty vratné teplonosné látky ventilem s hlavicí RTL, např. u kombinovaných soustav s otopnými tělesy a podlahovým
vytápěním (temperování podlahových ploch). V této variantě je regulace uskutečňována pouze omezováním teploty zpětné teplonosné látky

Funkce:

Integrovaný ventil s omezovačem teploty zpětné teplonosné látky je spojitý proporcionální regulátor (regulátor P) bez přívodu pomocné energie. Nepotřebuje tedy žádné připojení
k elektrické energii. Změna teploty protékající teplonosné látky (regulovaná veličina) je úměrná změně zdvihu ventilu (nastavená hodnota). Stoupá-li teplota zpětné teplonosné látky (např. snížením výkonu temperované podlahy v důsledku externích tepelných vlivů), dochází ke zvětšování objemu náplně termostatického čidla a působení na píst membrány. Vyvozená síla na vřeteno ventilu způsobí snížení zdvihu kuželky a tím přiškrcení průtoku teplonosné látky ventilem (a tedy i okruhem podlahového vytápění). Při klesající teplotě teplonosné látky probíhá celý
proces opačně. Ventil otevírá, dojde-li k poklesu teploty teplonosné látky pod nastavenou hodnotu na omezovači.
